potere coprente 1008 mm. (39.685 PLG)

curvatura: 2.46 centimetro (0.9685 PLG)

materiale: acciaio zincato, Pintro Steel, Alluminio e acciaio inossidabile.

lungo: 2,44 m minimo e 12 m massimo per facilità di trasporto.

Media capacità strutturale e drenante.
• Può essere posizionato capovolto su tetti compositi.
slope • Minimo 10%
• Minima sovrapposizione trasversale 300 mm (~ 12”)

Usi del foglio R-101

• Tetti di edifici industriali: ottima capacità strutturale per grandi luci.

• Muri e facciate: funzionale nelle coperture laterali degli edifici.

• Magazzini e depositi: protegge dagli elementi e fornisce rigidità.

• Centri commerciali e sportivi: opzione affidabile in progetti ad alte prestazioni.

• Costruzioni residenziali: soluzione durevole per tetti e recinzioni.

• Scuole ed edifici pubblici: versatilità nelle opere di grandi dimensioni.

Vantaggi della lamiera R-101

• Elevata resistenza meccanica grazie al suo profilo nervato.

• Drenaggio ottimale delle tempeste per la progettazione dei suoi canali.

• Durata in diversi ambienti grazie alle sue finiture (zincato, vernice o zinco).

• Versatilità nelle applicazioni per coperture e pareti.

• Installazione facile che riduce i tempi di lavoro.

• Economia: ottimo rapporto costi-benefici rispetto ad altri materiali.

APPUNTI:

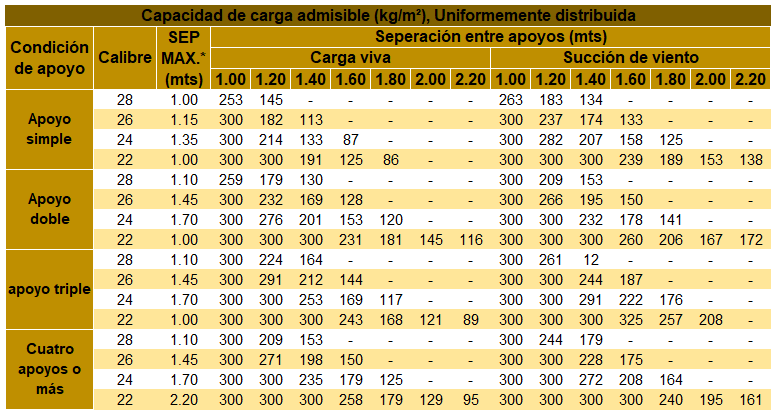

1. (*) separazione massima consigliata tra il supporto per un carico 100 kg al centro della campata fino a
una radura di 2 mts. Claros 2 o più metri, vengono considerati due carichi concentrati.
2. I carichi aspirazione vento NO sono aumentati in 33% per essere carico accidentale.
(Consultare il codice edilizio locale)
3. I valori di carico e vento in diretta di aspirazione sono stati limitati 300 kg / m2.
4. valori ombreggiati sono limitate da una deformazione massima di L / 240.
5. Le proprietà e la capacità sono stati calcolati per un tipo di acciaio 37 (fy = 2600 kg / cm2,
Fb = 1560 Kg / cm2).
6. I progetti devono essere calcolati da un ingegnere responsabile per soddisfare il
codici, norme e procedure accettate dal settore edile.
