Lamina R-72

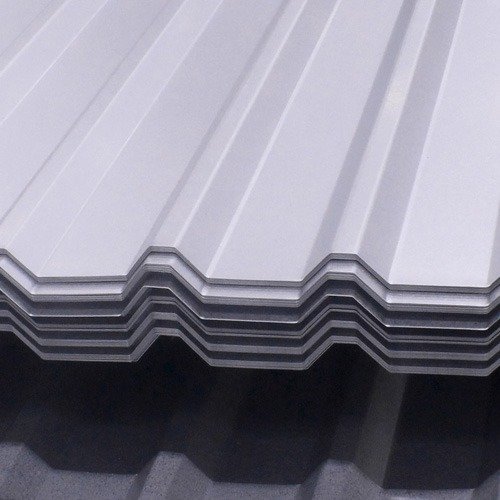

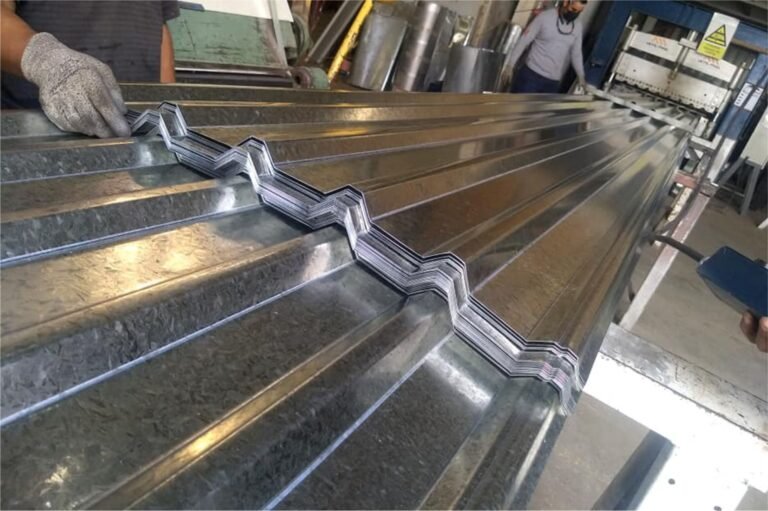

Es un perfil acanalado de configuración trapezoidal fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Ternium Zintro, Ternium Zintroalum o Ternium Pintro, diseñado para ser utilizado como cubierta de fijación expuesta.

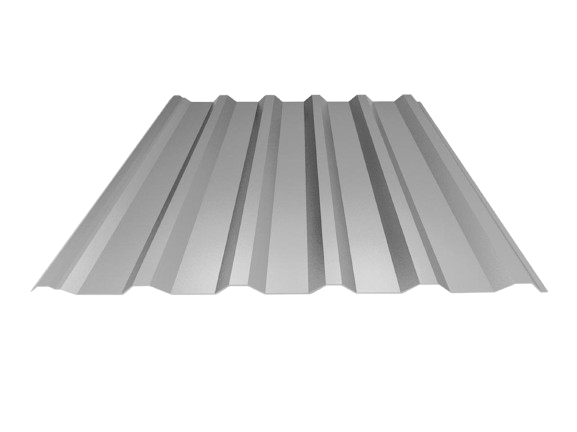

Zintro

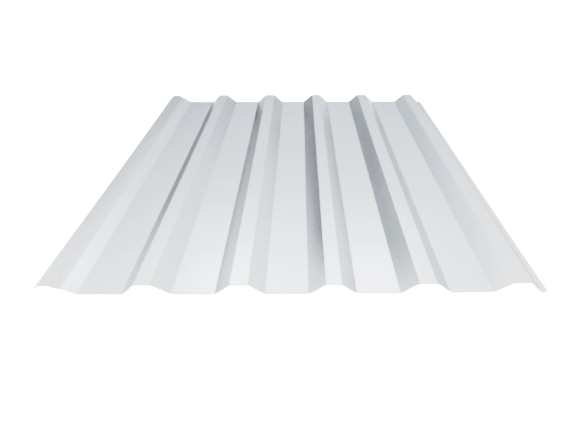

Pintro
Detalles
Perfil Geometrico Lamina R-72
Poder cubriente de 0.72 mts
Acabado: pintro en colora Arena y Blanco Estándar.

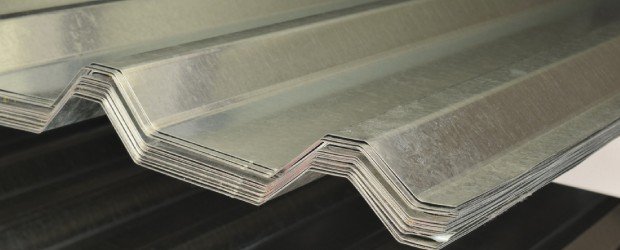

Materiales: Acero Galvanizado, Acero Pintro, Aluminio e Inoxidable.
Calibres: 14, 16, 18, 20, 22, 24, 26, 28, 30, 32.
Largos: mínimo 3m y máximo 12m.

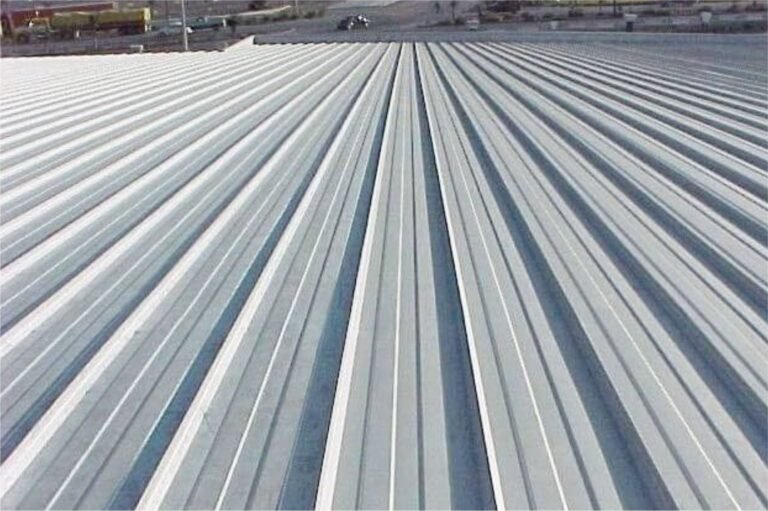

Usos:
- Muros.
- cubiertas.
- faldones de naves industriales.
- bodegas y construcciones en general.
- Cubiertas y faldones de almacenes.
- naves industriales de baja especificación.
Residencial: Para tejabanes en patios y cochera

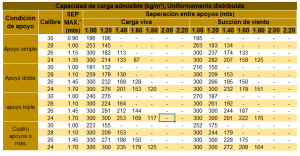

- (*) Separación entre apoyos máxima recomendada para una carga de 100 kg al centro del clarohasta un claro de 2 mts. Claros de 2 o más metros, se consideran dos cargas concentradas.
- Las cargas de succión de viento NO están incrementadas en un 33% por ser carga accidental.(Consultar código de construcción local)
- Los valores de carga viva y de succión de viento fueron limitados 300 kg/m2.
- Los valores sombreados han sido limitados por una deflexión máxima de L/240.
- Las propiedades y capacidad de carga fueron calculados para un acero grado 37 (Fy= 2600kg/cm2, Fb= 1560 Kg/cm2).
- Los proyectos deben de ser calculados por un Ingeniero responsable del mismo para satisfacerlos códigos, normas y procedimientos aceptados por la industria de la construcción.
Detalles técnicos
