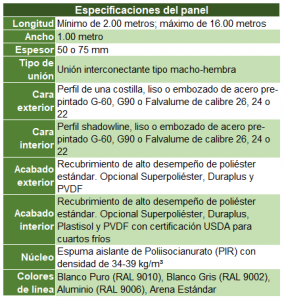

Dimensiones: Logitud de panel – Mínimo de 2.4m; Máximo de 14.0m
Ancho: 1.00 metro
Tipo de Unión: Unión interconectante tipo macho – hembra

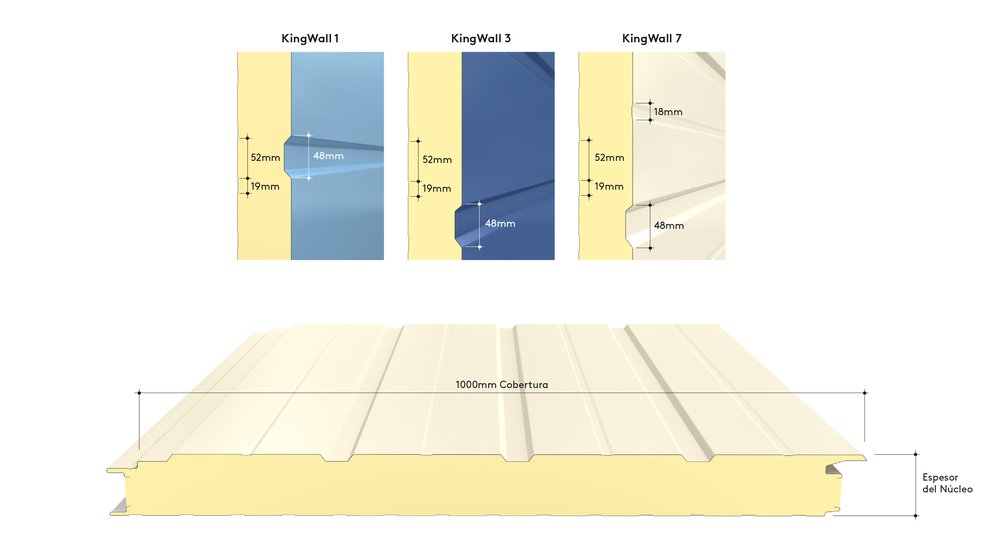

Cara Exterior: Perfil con tres costillas gruesas y cuatro costillas delgadas liso o embosado de acero Galvalume® ó G-60 pre-pintado de calibre 26,24 o 22.
Cara Interior: Perfil Shadowline, liso o embosado, de acero Galvalume® ó G-60 pre-pintado de calibre 26.
Acabado Exterior: Acabado extándar de sistema de recubrimiento de alta desempeño de poliéster estándar. El sistema Fluropon PVDF de Valspar es una opción popular cuando se busca una protección adicional contra decolaraci´pon o ambientes salinos.
Acabado Interior: Acabado estándar a base de poliéster estándar, el adecuado y aceptado por la USDA para cuartos limpios.
Núcleo Aislantes: Inyectado de poliisocianurato (PIR) con densidad de 34 – 39 kg/m3

1. Los valores del Valor-R y el Factor-U se basan en las pruebas de ASTM C518 y ASTM C1363 con temperatura media 24°C (75°F).
2. Los pesos de los paneles se basan en la utilización de la cara exterior de calibre 26 (0.46 mm) e interior de calibre 26 (0.46 mm) nominal.
3. Los valores de espaciamiento de panel están basados en cargas negativas uniformemente distrubuidas y una deflexión permisible de L/80.
4. Los valores de peso y de espaciamiento del panel se basan en la utilización de la cara exterior de calibre 26 e interior de calibre 26. Favor de consultar con la planta para otras configuraciones de paneles.
5. Los valores de espaciamiento del panel se basan en la utilización de clips de fijación oculta calibre 12 con dos tornillos de ¹/⁴»-14 por clip. Los valores no incluyen la evaluación de la capacidad de desgarre de los tornillos a la estructura.
6. Los valores de espaciamiento del panel no incluyen los efectos de cargas térmicas causadas por el diferencial de temperatura entre la cara exterior y la cara interior del panel.
7. Favor de consultar con la planta en caso de requerir análisis estructurales específicos para algún proyecto.
