TRD 91.5

El acanalado trapezoidal TRD-91.5 es un producto fabricado en Planta mediante una roladora estacionaria a partir de rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, cuya geometría cumple con las dimensiones establecidas por el SDI (Steel Deck Institute) para el perfil denominado “Wide Rib” o Type B, y el Estándar ANSI/SDI-RD1.0. Este producto es estibable (anidable) y por lo tanto traslapable.

Detalles

  • Caracteristicas
  • Usos
  • Especificaciones
  • Descargas

  • Excelente capacidad estructural
  • Cumple con los criterios SDI para perfil “Wide Rib” o Type “B”.
  • Poder cubriente: 914.4 mm (36")
  • Disponible en calibres 20 y 22
  • Cal. 18 solo bajo consulta técnica.
  • Longitudes desde 2440 mm(8’), hasta 12000 mm (~40')

Este producto está destinado exclusivamente para uso como sustrato resistente (deck) en la construcción de “Cubiertas Compuestas”. No deberá de utilizarse este producto como acanalado de fijación expuesta como impermeabilización a menos que se traslape una cresta completa. También puede utilizarse como fachada arquitectónica.









* Calibre 18 solo se fabrica bajo consulta técnica

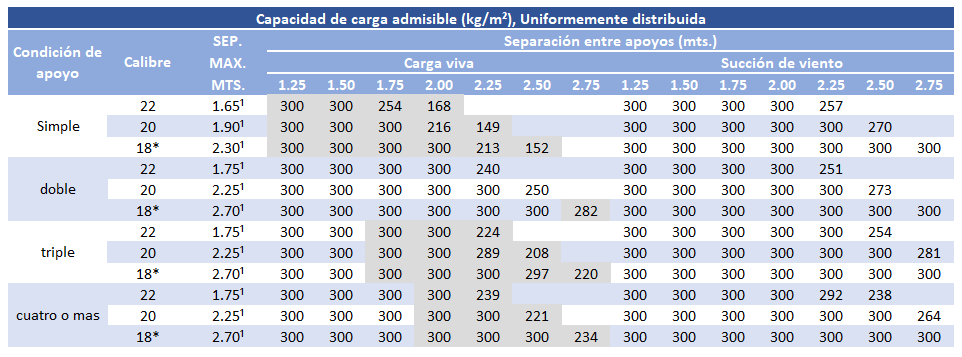

1. (¹) Separación entre apoyos máxima recomendada por el SDI para "Roof Deck de 1-1/2".
2. Las cargas de succión de viento NO están incrementadas en un 33% por ser carga accidental.
3. Los valores de carga viva y de succión de viento fueron limitados 300 kg/m2.
4. Los valores sombreados han sido limitados por una deflexión máxima de L/240.
5. Las propiedades y capacidad de carga fueron calculados para un acero con Fy = 2600 kg/Cm2,(Fb= 1560 Kg/Cm2)
6. Los proyectos deben de ser calculados por un Ingeniero responsable del mismo para satisfacer los códigos, normas y procedimientos aceptados por la industria de la construcción.

Detalles técnicos
